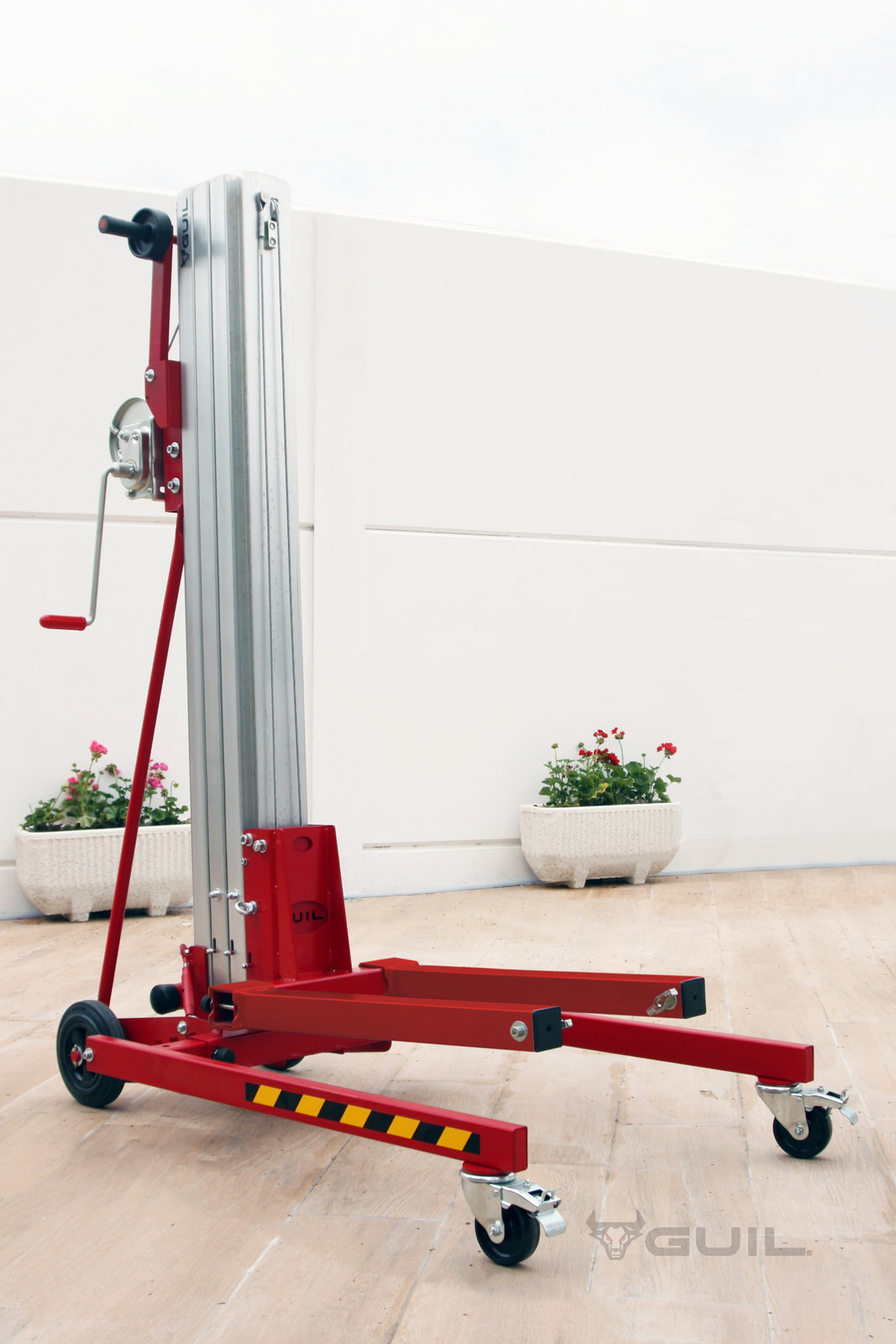

• Robuust maar toch lichtgewicht en compact.
  • Maximale stabiliteit, veiligheid en draagvermogen.
  • Geschikt voor binnen- en buitengebruik.
  • Compacte basis, vervaardigd uit staal en afgewerkt met een dubbellaags structuur epoxy poedercoating.
  • De lift kan door één persoon worden bediend. Tijdbesparend en verhoging van de productiviteit.
  • Volledig uitgeruste lift; wordt geleverd met alle componenten en accessoires die nodig zijn voor onmiddellijke inzet.
  • Verplaatsbaar door smalle gangen en standaard deuren.
  • In de basis een handbediende lift, maar is voorbereid voor een optionele elektrische aandrijving.
  • Snelle en eenvoudige installatie waarbij geen extra gereedschap benodigd is (geen losse onderdelen).
  • Maximale veelzijdigheid. Een breed scala aan accessoires en adapters om aan alle hijsbehoeften te voldoen.
  • Alle wielen zijn speciaal ontworpen voor kwetsbare vloeren.
Onderstel in breedte instelbaar

Het onderstel is verstelbaar in twee breedtestanden voor een verhoogde hefstabiliteit of het inzetten van de lift daar waar de doorgang beperkt is.

Stuur voor verplaatsen en manoevreren

De lift bevat een stuur voor het manoevreren van de lift. Dit stuur kan indien gewenst worden opgeklapt. Aan de manoeuvreerhendels bevinden zich twee wielen (Ø100 mm) waarmee de lift gemakkelijk in een bus of aanhanger kan worden geladen. Daarnaast bieden ze enige bescherming tegen mogelijke stoten.

Mast blokkering voor horizontaal vervoer

Het onderstel heeft een blokkeerhaak waarmee de mastprofielen kunnen worden vergrendeld zodat deze niet uit elkaar kunnen schuiven tijdens horizontaal transport.

Lier met automatisch rem

Zodra u de gewenste hoogte heeft bereikt en de lierhendel loslaat, treed het remsysteem automatisch in werking en houdt de lading veilig op zijn plaats.

Vorken in breedte verstelbaar

Pas de vorkbreedte aan voor verschillende ladingen. Voor transport en opslag kunnen de vorken worden verwijderd. Magnetische borgpennen zorgen hierbij voor een snelle op- en afbouw.

Vorkenbord in hoogte verstelbaar

Het vorkenbord is eenvoudig om te draaien waarmee een grotere hefhoogte kan worden bereikt.

Hoge sterkte staalkabel

Duurzame gegalvaniseerde staalkabel met stalen kern (7×19+0 constructie).

Aluminium mast profielen

Hoge kwaliteit aluminium geëxtrudeerde mastprofielen die door middel van rollen aan elkaar zijn verbonden. De rollen zijn voorzien van afgeschermde lagers die speciaal zijn ontwikkelt voor het liften van zware lasten.

Mast stabiliteit

De grote overlap van de mastprofielen zorgen voor hoge stabiliteit en voorkomen dat een uitgeschoven mast overdreven doorbuigt bij het dragen van een last (vishengel effect).

Veiligheid remsysteem (IPB)

Uitgevoerd met een intern slinger-remsysteem dat automatisch wordt geactiveerd als een mastgedeelte plotseling naar beneden valt.

Mast deblokkering-systeem (MSU)

Elk mastprofiel bevat een bediening om de profielen te deblokkeren in geval het noodremsysteem is geactiveerd.

Conformiteit

Alle liften voldoen aan de hoogste kwaliteits- en veiligheidsnormen.

  • DGUV verordening 17 & 18
  • DGUV verordening 115-002
  • DIN 56950-1
  • 2006/42/CE (machinerichtlijn)

Bij buitengebruik moet de lift worden afgeschoord om maximale stabiliteit te garanderen in winderige omstandigheden.

Gewichten
Eigengewicht68kg
Belasting
Afstand zwaartepunt lastMaximale belasting
0 cm170 kg
10 cm170 kg
20 cm170 kg
30 cm170 kg
40 cm170 kg
50 cm150 kg
60 cm130 kg

Zwaartepuntafstand bij TORO accessoires


0-66 cm

0-63 cm

29 cm

0-60 cm
Afmetingen in bedrijf
D1Maximale hoogte vorken omhoog290cm
D2Maximale hoogte vorken omlaag265cm
E1Lengte liggers voor140cm
E2Lengte liggers achter0cm
FBreedte basis62cm
GHoogte liggers19cm
HBreedte uitgeklapt79cm
IAfstand tot muur0cm
JLaadhoogte33cm
Afmetingen transport
AHoogte ingeklapt175cm
BLengte ingeklapt75cm
CBreedte ingeklapt62cm
Mast
Aantal secties2x
Breedte mast profiel135mm
Vorkenbord
KVork lengte66cm
LmaxVorken max breedte43cm
Lmin31cm
